Testando a saída a relé de um controlador de temperatura

Você instala um controlador de temperatura tomando todos os cuidados e seguindo as orientações do manual técnico, mas a carga não aciona. O que fazer? Neste post vamos dar dicas de como testar a saída a relé do controlador e resolver o seu problema.

Itens necessários para o teste das saídas a relé

Em primeiro lugar é importante ter em mãos um multímetro de qualidade. Essa ferramenta permitirá medir a tensão nas saídas do controlador e identificar a origem do problema.

Como testar a saída a relé do controlador de temperatura?

Para a realização do teste, estamos considerando que o controlador está instalado conforme seu respectivo manual técnico. Acesse esta página para ter acesso aos manuais técnicos dos controladores de temperatura Ageon.

  1. Desligue seu equipamento e remova a carga

    Antes de mais nada é necessário remover a ligação da carga no controlador. Para isso, desligue seu equipamento e remova as conexões da carga nos bornes correspondentes.
    É importante se atentar à forma que a saída a relé do controlador é alimentada. Alguns modelos possuem saídas com contato seco, ou seja, precisam de um jumper entre dois bornes para que o relé seja alimentado. Nesses casos remova apenas a ligação da carga, mantendo o jumper conforme o esquema presente no manual.
    Após a remoção da carga, energize o aparelho.
    Desligue seu equipamento e remova a carga

  2. Verifique o funcionamento dos LEDs

    Os controladores de temperatura Ageon possuem LEDs que indicam o funcionamento das saídas. Para realizar o teste da saída a relé é necessário que o LED correspondente esteja aceso.
    Se o LED indicativo da saída a relé estiver apagado é preciso forçar seu acionamento. Cada modelo de controlador de temperatura possui uma forma de acionamento forçado, seja através de uma tecla ou de um conjunto de teclas. Consulte o manual técnico do produto para ter acesso a esta informação.
    Verifique o funcionamento dos LEDs

  3. Ajuste o multímetro para medição de tensão

    Com o controlador energizado e o LED indicativo aceso é hora de utilizar o multímetro para verificar a tensão de saída (voltagem). Para isso, o multímetro deve ser ajustado para medição de tensão alternada.
    É importante informar que dependendo do modelo de multímetro o ajuste de tensão alternada pode possuir diversas nomenclaturas. Entre as mais comuns estão V, Ṽ, ACV, VAC e Voltage, por exemplo.
    Outra questão importante é a escala. Alguns multímetros possuem escalas de medição de tensão, que deve estar de acordo com o valor de tensão a ser medido. Em um multímetro com escalas de 0 a 200V ou 200V a 750V, por exemplo, a primeira escala deve ser utilizada para redes de 110V, enquanto a segunda escala deve ser utilizada para redes 220V.
    Ajuste o multímetro para medição de tensão

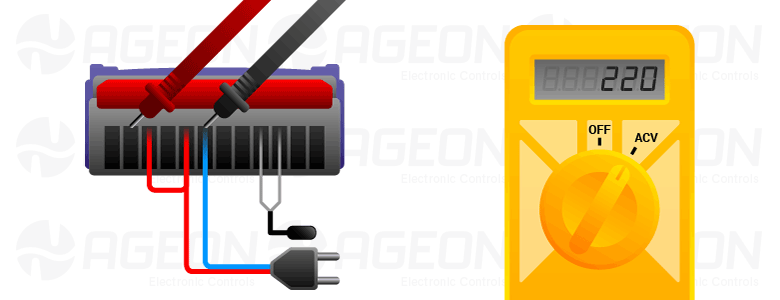

  4. Conecte o multímetro nos terminais do controlador

    Com o multímetro devidamente ajustado, encoste as ponteiras nos terminais referentes à carga no controlador de temperatura. Se o controlador estiver energizado e com o LED indicativo aceso, a tela do multímetro deve apresentar a tensão entre os dois pontos.
    Conecte o multímetro nos terminais do controlador

Diagnosticando problemas de acionamento

Ao realizar o teste acima, o multímetro deve apresentar valores próximos a 110V ou 220V, de acordo com a tensão da alimentação. Se seu teste resultou em valores como este significa que o controlador está funcionando corretamente. Verifique se a carga (resistência ou compressor, por exemplo), está apresentando mau funcionamento.

Se ao realizar o teste acima o multímetro apresentar valor zero, é necessário realizar algumas verificações:

  • Certifique-se de que a instalação elétrica está correta e de acordo com o manual do produto;
  • Nos controladores cuja a saída a relé é alimentada por um jumper, verifique se o mesmo está bem conectado aos terminais;
  • Verifique se o LED indicativo da saída a relé está aceso. Caso o LED esteja apagado, revise as configurações do controlador.
