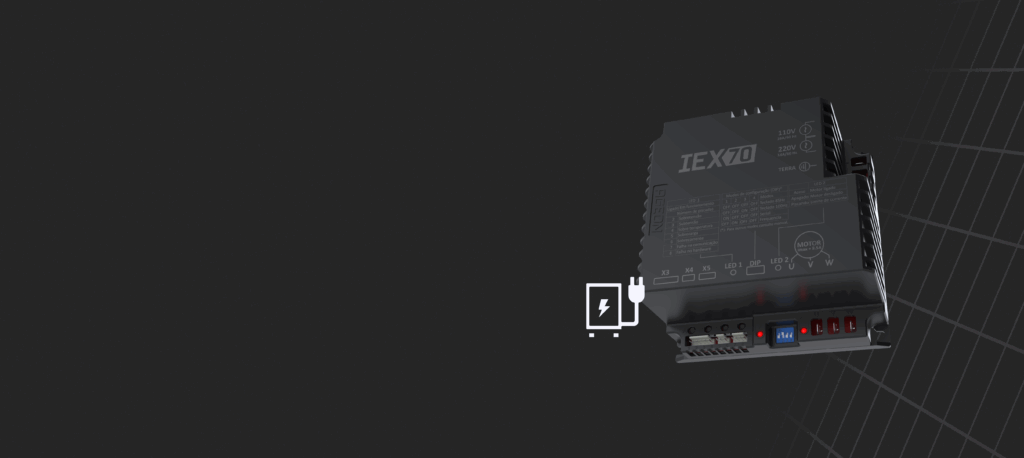

Guia Completo: como alimentar o IEX70 Pro com fonte externa

O inversor de frequência IEX70 Pro, desenvolvido para esteiras ergométricas, funciona com o painel A5W da Ageon e outros modelos disponíveis no mercado. Normalmente, o painel é alimentado pelo próprio inversor, mas quando há periféricos adicionais (como caixas de som ou carregadores USB), pode ser necessário utilizar uma fonte de alimentação externa.

Este guia explica as opções de conexão disponíveis para garantir a alimentação correta do painel e do circuito interno do inversor, evitando falhas de funcionamento.

Estrutura de conexão do IEX70 Pro

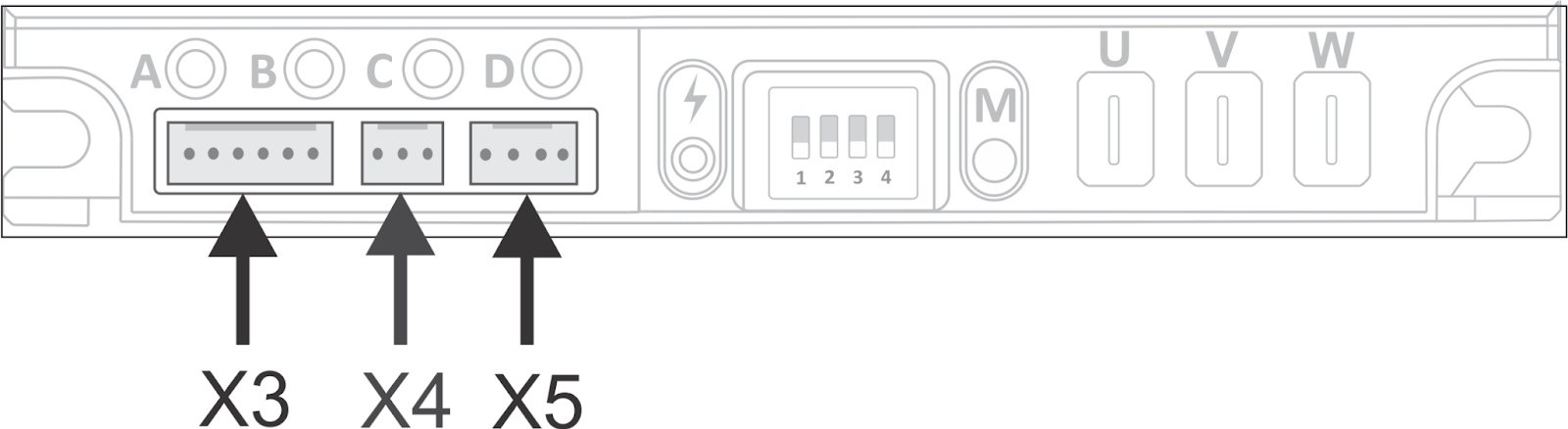

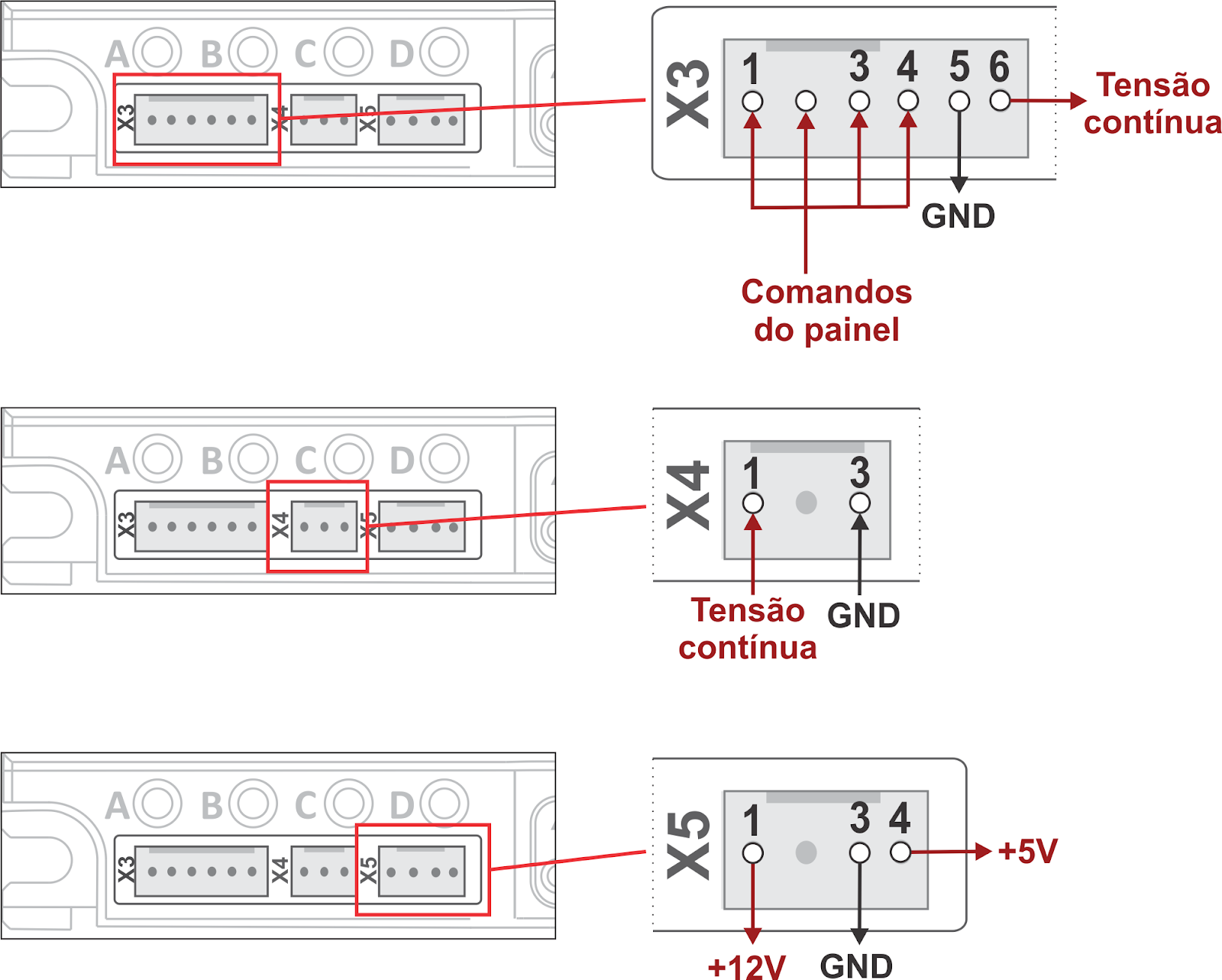

O inversor possui três bornes principais:

• X3: Responsável pela comunicação ou, em alguns casos, alimentação do painel.

• X4: Conector intermediário, que recebe tensão do X5 quando há um jumper entre eles.

• X5: Borne que oferece duas opções de alimentação (5 V_DC e 12 V_DC) e um GND (0 V) como referência.

É fundamental verificar qual tensão o painel suporta antes de configurar os jumpers para evitar danos. Um dos principais erros ao utilizar inversores de frequência em esteiras ergométricas, está justamente na escolha incorreta da tensão de alimentação, o que pode comprometer o funcionamento do equipamento.

Tipos de conexão com fonte externa

Existem três formas principais de utilizar uma fonte externa para alimentar o painel e o inversor.

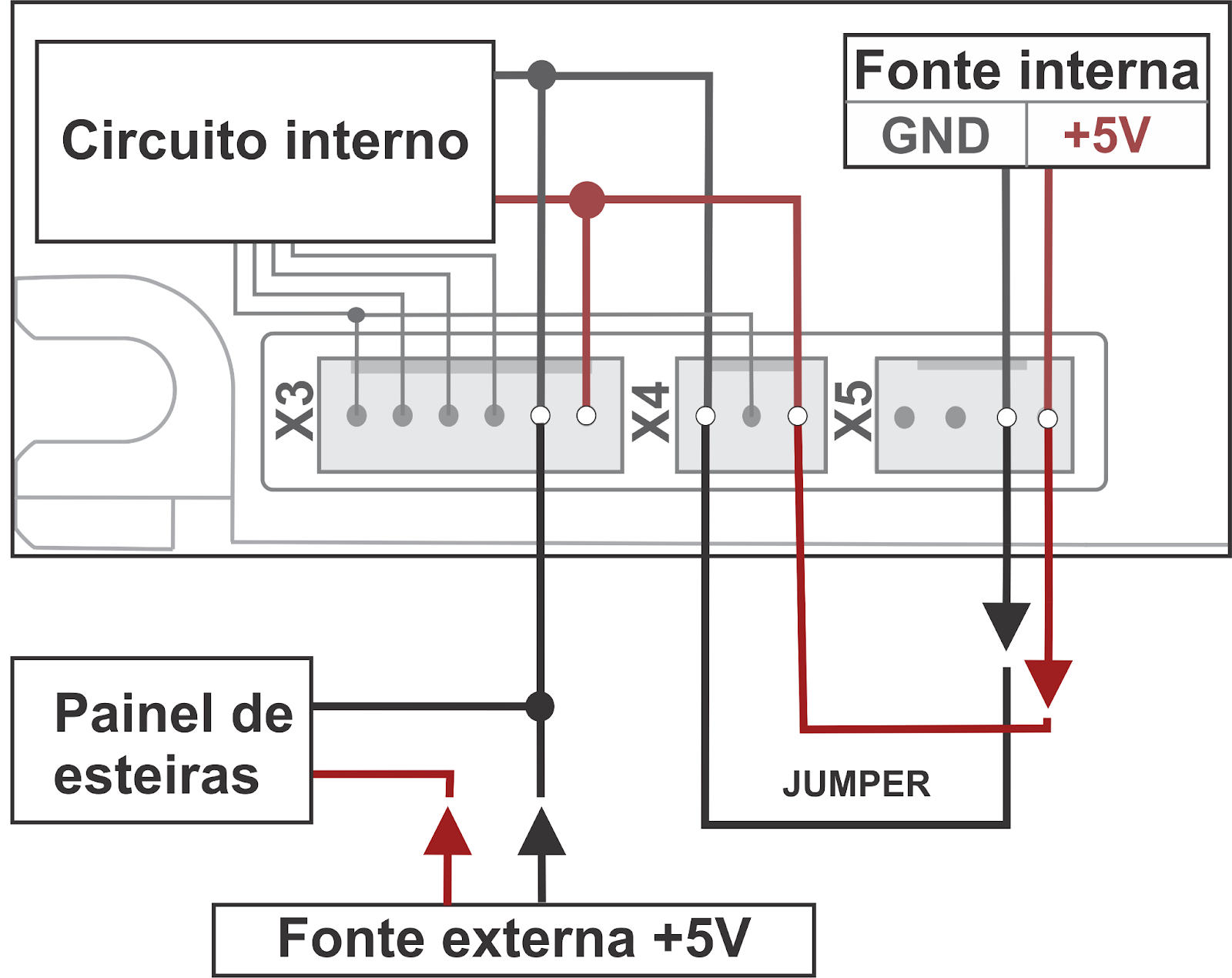

1. Painel com fonte externa e borne X3 com alimentação interna

Caso o painel seja alimentado por uma fonte externa, mas o borne X3 ainda utilize a fonte interna do inversor, é necessário conectar o GND da fonte externa ao GND do inversor. Isso garante a equipotencialização das tensões.

Configuração:

• Fonte 5 V_DC: O jumper entre X4 e X5 deve estar configurado para 5 V_DC.

• Fonte 12 V_DC: O jumper entre X4 e X5 deve estar configurado para 12 V_DC.

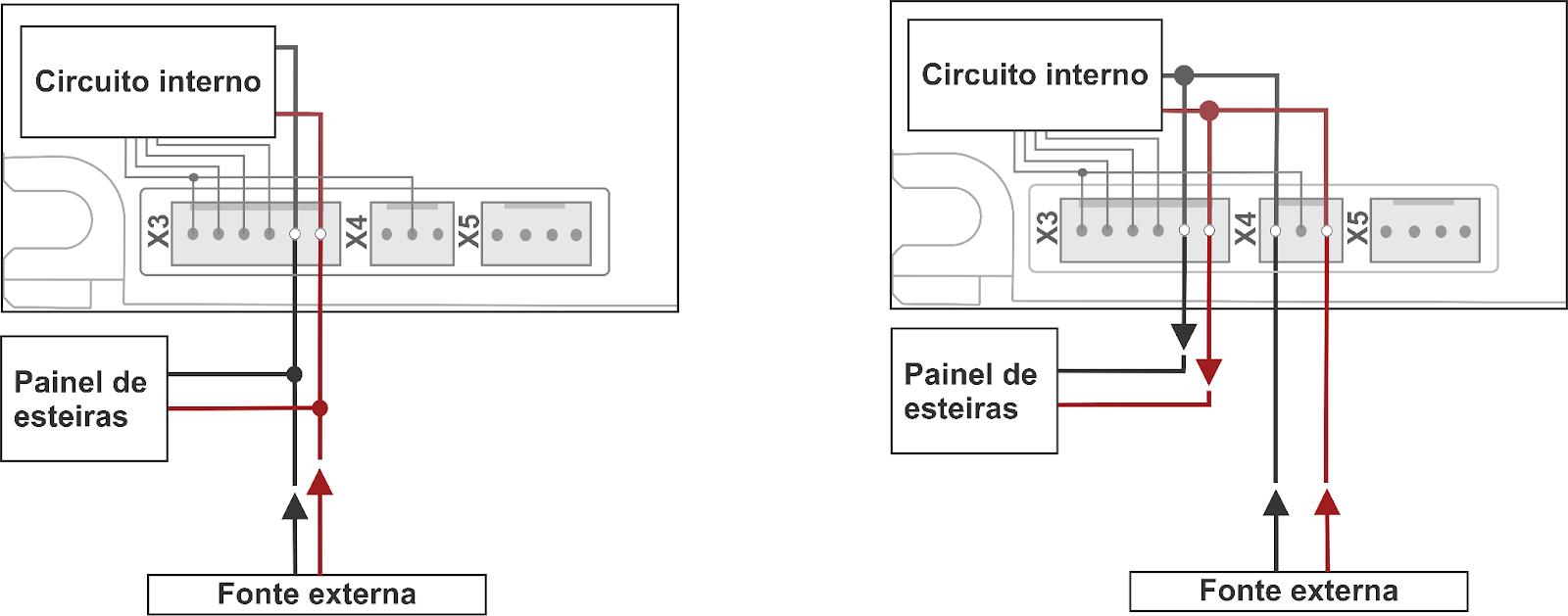

2. Painel e borne X3 alimentados diretamente por fonte externa

Se tanto o painel quanto o circuito interno do X3 forem alimentados por uma única fonte externa, a conexão deve ser feita diretamente no borne X3.

Configuração:

• Pino 5 (GND) e Pino 6 (+V_DC) no borne X3 recebem a alimentação externa.
• O jumper entre X4 e X5 não deve ser instalado.

3. Painel e borne X3 alimentados via borne X4

Outra alternativa é conectar a fonte externa no borne X4, que possui ligação interna com o X3. Dessa forma, a tensão chega simultaneamente ao painel e ao circuito interno do inversor.

Configuração:

• Borne X3: Pino 5 (GND) e Pino 6 (+V_DC) para o painel.
• Borne X4: Pino 1 (GND) e Pino 3 (+V_DC) para a fonte externa.

Ou, caso painel e fonte externa compartilhem o borne X4:

• Borne X4: Pino 1 (GND) e Pino 3 (+V_DC) conectados ao painel e à fonte de alimentação externa.

Conclusão

Garantir uma alimentação adequada e realizar a manutenção preventiva nas esteiras ergométricas são passos essenciais para otimizar o desempenho do inversor IEX70 Pro e aumentar a durabilidade do equipamento. Ao configurar corretamente a alimentação e os jumpers, você evita falhas e danos aos componentes, assegurando o funcionamento eficiente do sistema.

Caso tenha dúvidas sobre qual configuração utilizar ou precise de suporte técnico, consulte a documentação do IEX70 Pro ou entre em contato com nossa equipe especializada.
